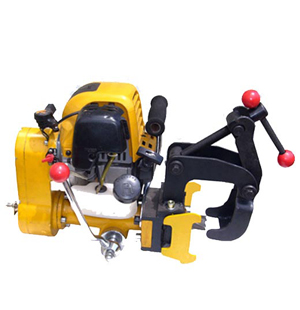

NZG-1X31Ⅱ鋼軌鉆孔機設計方案及選型依據是外觀精美、體積小、重量輕、便于工人搬運、結構簡單、采用進口本田1.6KW汽油機作為動力源,減速機機殼采用鋁合金,傳動采用齒輪傳動.鉆頭采用合金鋼空心鉆頭。

1，深入市場調查研究，依靠多年的生產經驗，了解用戶和勞動工人的要求。

2．分析NZG—32鉆孔機的優、缺點，以及在結構上可繼承之處。

3．進行方案比較，確定最佳方案。

NZG-1X31Ⅱ鋼軌鉆孔機技術參數

①鉆孔范圍：ф31 mm

②行程：40mm

③功率1.2馬力(1.6KW)進口GX35本田汽油機

④裝卡時間10s、卸機時間10s

⑤整機重量力而為19Kg

⑥適用于鉆削50-60Kg/mg型鋼軌。(更換卡具體軌腰定位塊)

⑦孔距偏差在±0.25mm范圍內。

⑧鉆孔時間45S. 該機具有工作穩定性、易維修性、安全性和使用可靠性。其社會效益大，可提高鉆孔作業的機械化程度，保證質量，提高效率，為搶修作業縮短時間，同時減輕工人的體力勞動。

用途：
在鋼軌輻板上加工螺栓連接孔或電氣配線孔的專用工具。


特性：
★ 汽油機驅動，對野外作業環境適應性強。
★ 裝夾快捷，操作方便。
★ 定位準確、鉆孔精度高。
★ 采用空心鉆頭，作業效率高。
★ 便攜型設計，上、下道迅速。


主要技術參數：
★ 汽油機功率：1.4kW/7000rpm。
★ 鉆孔直徑規格：φ9.8mm/φ20mm/φ22mm/φ24mm/φ31mm。
★ 主軸轉速：185rpm。
★ 孔徑精度：±0.5mm。
★ 整機質量：23kg。
