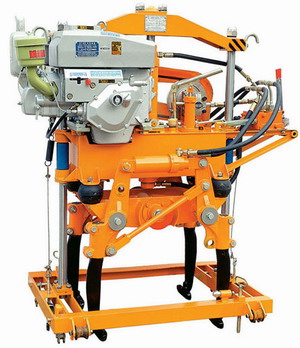

CD-2型小型液壓道岔?yè)v固機是用于道岔道碴搗固作業的一種專用機械,適用于43kg/m及以上普通道岔、提速道岔在封鎖線路狀態下作業,下道后不侵“限界”。
CD-2型小型液壓道岔?yè)v固機為雙升降油缸無導柱式、雙搗鎬、橫向移動方式的走行結構。采用日本本田汽油機作動力,兩臺搗固機為一組,置于同一走行架上作業,附設有輕便下道架及過道架。
『主要優點』
1. 安全性好。CD-2型小型液壓道岔?yè)v固機是道岔道碴搗固作業的一種專用機械，由液壓系統、雙升降油缸無導柱式、雙搗鎬、不掉道，完全確保道岔?yè)v固作業的安全性。
2. 作業效率高。該機質量輕,結構緊湊簡單,操作靈活,激振力大,上下道方便,故障少，作業效率更高。
3. 勞動成本低。與過去作業方式相比，節約了勞動力，并能大大降低作業工人的勞動強度。
4. 振動小、噪音低、操作簡便。上下道迅速可靠，下道架組裝方便，固定可靠，在正常情況下能在150s內下道完畢，下道后不侵限。
5. 適應性強。本機組可適用于目前標準軌距鐵路線路上43～75㎏/m各種型號的道岔；更適合12#單開道岔和復式交分、可動心等復雜的道岔?yè)v固作業；對有碴橋面軌道在不拆卸護軌情況下也能進行搗固,適用性強。
『主要技術參數』
發動機額定功率： （本田GX390）9.5 kW
系統工作壓力: 16 Mpa
振動頻率: 63Hz
激振力: ≥32kN
搗鎬下插深度:(提速道岔混凝土軌枕枕底下) ≥90mm
(普通道岔木枕枕底下) ≥120mm
作業效率: 220根枕木/組小時
正常下道時間 ＜150s
汽油機燃油: 93#及以上汽油
汽油機潤滑油: SAE30高速機械潤滑油
液壓用油: N22或N32機械油
機架(未勾軌)與鋼軌之間絕緣電阻值 不小于1 MΩ
外形尺寸(長×寬×高)： 1200×810×1640(mm)
整機質量 ＜300 kg每臺
注：1435mm標準軌距生產，非標軌距、配置雙側下道架、配用汽油機或電動機作動力，定貨時應注明。
