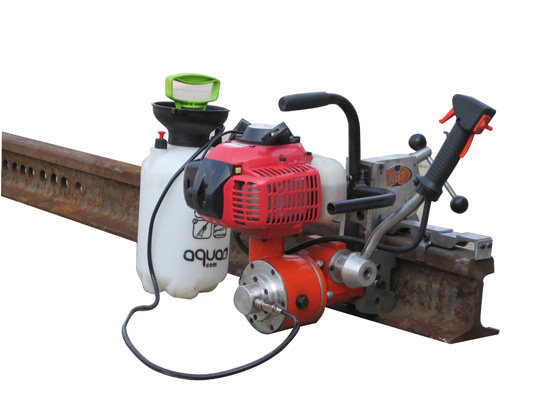

NZG-31型內燃鋼軌鉆孔機,內燃鋼軌鉆孔機是鐵路線路維護及搶修作業中，對鋼軌連接實施鉆孔的專用工具。該機具具備多功能特點，可用高效空心鉆頭，也可采用麻花鉆鉆頭，適用范圍廣。特別適用于鐵路線路43kg/m-75kg/m各型鋼軌在基地或施工現場的鉆孔作業。 目前是國內質量最輕的一款鉆孔機。它采用空心鉆頭、鉆孔快捷、定位準確、操作簡便、上下道迅速、使用安全，是您的理想選擇。
一、適用范圍
NZG-31型內燃鋼軌鉆孔機適用于43㎏/m～75㎏/m各種鋼軌軌型鉆孔作業。NZG-31型內燃鋼軌鉆孔機整體結構緊湊，是國內質量較輕的一款鉆孔機。夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。采用空心鉆頭，根據需要也可裝夾φ13.5以下麻花鉆，NZG-31型內燃鋼軌鉆孔機鉆孔時具有自動給水功能，是工務部門維修、搶修及大修作業必備工具。
二、NZG-31型內燃鋼軌鉆孔機主要技術參數
1、內燃機型號： 本田汽油機GX35
2、內燃機功率： 1.2kW
3、空載轉速： ≥270r/min
4、鉆孔直徑： Φ31、Φ13.5、Φ9.8
5、鉆孔時間： ≤40s
6、整機質量（包括扳把）： 17kg
7、外形尺寸： 650×230×250
三、NZG-31型內燃鋼軌鉆孔機基本結構與工作原理
工作原理：內燃機通過離合器齒輪減速將動力傳遞給主軸，主軸帶動鉆頭旋轉，以進行鉆削運動；同時扳動進給搬把，通過齒條使主軸進給運動，達到鉆孔的目的。
其基本結構如圖所示：
1汽油機、2齒輪箱、3進水嘴、4標尺定位器、5 定位尺、6夾具扳把、7調整螺母、8夾具體、9進給扳把、10定位塊、11注水桶、12水閥、13水管
四、NZG-31型內燃鋼軌鉆孔機使用方法與維護
一．作業前準備：
1、鉆頭的安裝：根據現場工作需要，安裝φ31空心鉆頭或φ13.5、φ9.8麻花鉆頭。具體方法如下：
（1）本說明書以安裝φ31空心鉆頭為例，將進給扳把⑨向汽油機方向推到最后端。
（2）再將夾具扳把⑥向汽油機方向抬起。
（3）抬起鉆孔機，用呆扳手或用手指松開主軸套筒2處緊定螺釘，將鉆頭芯裝入鉆頭內，再將兩帶扁處分別對準兩緊定螺釘，插入花鍵軸內，并與花鍵軸根部靠緊后，再擰緊緊定螺釘便完成安裝，本機具出廠為φ31空心鉆頭，見附圖：
（4）鉆頭拆卸：按上述（1）、（2）、步驟抬起鉆孔機，用呆扳手逆時針旋轉螺栓，將鉆頭從主軸套取出。
（5）作業結束后，必須用隨機帶的扳子（如用其他扳子造成機具損壞，后果自負）將鉆頭卸下，并在螺紋孔處涂上稀油或防銹劑。
2、NZG-31型內燃鋼軌鉆孔機定位塊的安裝：
選擇與其所給鋼軌型號相同的定位塊⑩（此定位塊為組合兩用定位塊，即43和50，60和75組合，分別打有43、50，60、75字樣，數字靠近鋼軌一側，表示所要鉆哪種軌型。將定位塊側面的螺栓用呆扳手逆時針旋松螺栓，以60Kg/m為例，將60字樣靠近鋼軌一側，另一側定位槽與夾具定位檔靠緊，順時針旋緊螺栓。如圖所示：
3.注水桶的使用：
將手把對準注水桶口處的槽向下壓至根部，逆時針旋轉手把至打壓裝置旋出后，向注水桶內加注冷卻液（防止鉆頭及所鉆鋼軌孔生銹），加滿冷卻液后順時針擰緊，然后逆時針旋轉一個小角度，從注水桶口處的槽中拿出，往復壓幾下手把（向注水桶下加壓），將水管插入鉆孔機夾具處中的油管3內，手握注水桶出水閥柄，拇指向下壓水閥后，向前推即為打開狀態。此時，向下壓鉆頭芯，確定冷卻液從鉆頭內流出后，才可以進行下一步操作。
4、定位尺介紹和安裝：
本定位尺分為43、50、60、75等型號，分別在定位尺拐頭處打有標記。每把定位尺分別有3個定位槽都是按鋼軌標準孔距加工成。
將標尺定位器向后拉出，把定位尺⑤插入夾具體內，到第一個槽下。
5、加注燃油和潤滑油：
加注燃油：先旋松燃油箱蓋，向內加入90＃以上無鉛汽油或乙醇汽油后，再擰緊燃油箱蓋，
加注潤滑油：先旋松潤滑室油箱蓋，夏季加注20＃汽機油，冬季加注-20＃汽機油，達到其刻度尺刻度線即可，不可少加或過量加注汽機油，擰緊油箱蓋。用手指按汽油機化油器儲藏泡幾下，待化油器儲藏泡中充滿汽油后即可。如圖所示：
6、啟動汽油機：
在氣溫低于10℃時，通常先將風門關閉（向上提），把油門加大到1/4處，迅速拉動啟動盤，慢慢放回，待汽油機啟動后，慢慢將風門開到最大（向下壓），慢慢加大油門，空運轉30秒，檢查傳動部分是否靈活，有無異常雜音，螺桿連接是否松動，按動汽油機停止按鈕，準備鉆孔。
二、NZG-31型內燃鋼軌鉆孔機鉆孔作業：
1、抬起夾具扳把⑥，使卡軌機構張開，放在鋼軌上，讓定位塊拐頭內側靠緊鋼軌端面，調整卡軌調整螺母⑦，直至下壓夾具扳把時能牢固卡緊鋼軌，使定位塊上檔與鋼軌軌頭緊密接觸，同時軌腭及軌底上弧面也隨之靠緊，然后下壓夾具扳把⑥，裝卡牢固后便可進行鉆孔作業。
2、先給注水桶11打氣加壓（一般在10下左右），將水閥12壓下后向前推即為打開狀態，然后啟動汽油機，在各部件工作都無異常的情況下，扳動進給扳把9均勻進給，鉆頭芯接觸鋼軌后，冷卻液自動流出對鉆頭冷卻，如沒有冷卻液流出，請檢查注水筒，待故障排除后方可進行鉆孔。
3、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度。
三、NZG-31型內燃鋼軌鉆孔機鉆孔作業后：
1.第一個個孔鉆完畢，將進給扳把9向汽油機方向扳動，將鉆頭退回，關閉汽油機。
2將定位尺調到第二個槽內后，重復步驟待鉆完后，再將定位尺調到第三個槽內，同樣重復鉆孔作業1～3步驟，即完成鉆孔作業。
3、將進水嘴向下壓，拔出水管，把注水筒水閥向下壓，向后拉水閥⑿，松開水閥即停止注水，再抬起卡緊扳把⑥松開卡軌機構，將鉆孔機，注水筒移至限界外。
或整機下道。拿走注水桶，
四、NZG-31型內燃鋼軌鉆孔機維護和保養：
1.鉆孔完畢后應擦拭干凈，保持機具的清潔，若長期不用應放盡燃油，放置在通風、干燥、無腐蝕性氣體的庫房內。
2.經常檢查其主軸處有無水珠流出，如有水珠流出，要更換其主軸處密封圈。
3.鉆頭磨損后，不可以再進行鉆孔，請更換鉆頭。
4、加注汽油時，發動機應停機，并遠離火源，加油后要擦凈機具表面殘留汽油。推薦使用辛烷值在90#或更高的無鉛汽油。
5、調整機具或維修更換部件時，應停機進行。
6、不要讓機具被雨淋，如被雨淋后，應將汽油機及機具各部擦干，放置在通風、干燥處。
7、鉆孔機連續工作30天要向齒輪箱內加注二硫化鉬潤滑脂，以保持機具良好的工作狀態。進給齒條要保持清潔，每周向其表面擦20＃機油即可。
8、經常檢查汽油機的潤滑油油量是否充足，空氣濾清器是否潔凈。
9、本鉆孔機如長時間不用，必須將鉆頭從主軸套筒取出。
10、汽油機推薦運行的環境溫度在－15℃～40℃之間。
11.不可以對其機具進行改裝。

鋼軌鉆孔機使用說明：
1、接通電源前，將空心鉆頭安裝在主軸上。
2、選擇與所鉆鋼軌型號相同的定位塊9（此定位塊為組合兩用定位塊，數字50表示50kg/m鋼軌用，就要將帶數字的面安裝在靠近鋼軌一側，其它軌型類推，）安裝到前板13上，并擰緊。
3、將裝有冷卻液的注水桶10放在整機同側，并把冷卻水管12插入進水嘴2。
4、上道作業前檢查：首先檢查鋼軌鉆孔機電源線、保護套及外殼是否完好，有無漏電現象。然后空轉30秒鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。
